快拆活動式小鷹架(70×140)

.

快速組裝活動式小鷹架/施工架,
採用折疊式底架,打開即定位,組裝及拆卸快速。
拉桿採用快速接頭,一扣即鎖上。
讓您擺脫笨重的傳統式鷹架,1.9米組裝只需5分鐘。

商品型號:cy-075140
  • 材質:6063鋁合金,表面陽極處理
  • 荷重:200kg/m2
  • 結構:採用Ø5公分鋁合金圓管
  • 平台:全鋁合金掀蓋板
  • 腳輪:6″可調式煞車輪,最大20公分調整
  • 適用:室內狹窄處登高、室內維修、室內裝潢施工架、無塵室工作平台
  • 商品遵照EN1004:2004製作
  • 強度結構計算書經結構技師簽證

多惠快拆活動式小鷹架,平台最低為1.4米,詳細規格請見網頁下方規格表,
往後可購買配件追加高度,最高可搭建至5.6米,最大觸碰高度為7.6米。
小型輕巧的特性讓其能適用在大部分的高處作業,狹窄區域也能適用。
並且採用折疊式底架,展開即定位,簡單又快速。
適用於裝修業、營造業、施工與接案廠商。

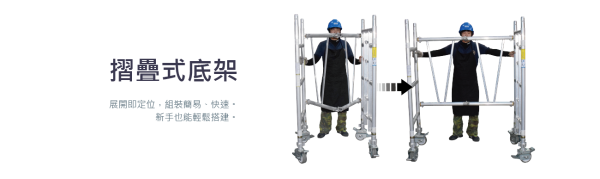

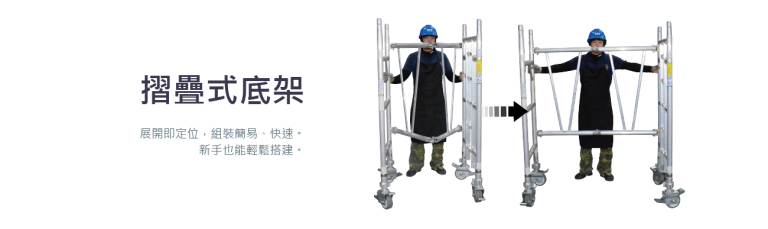

摺疊式底架: 展開即定位,組裝簡易、快速。新手也能輕鬆搭建。
摺疊式底架: 展開即定位,組裝簡易、快速。新手也能輕鬆搭建。

摺疊式底架

展開即定位,組裝簡易、快速。
新手也能輕鬆搭建。

摺疊式底架
掀蓋式踏板: 內部攀爬,組裝、作業才安全。
掀蓋式踏板: 內部攀爬,組裝、作業才安全。

掀蓋式踏板

內部攀爬,組裝、作業才安全。

掀蓋式踏板
6 吋高荷重可調式煞車輪: 採用PU+尼龍6吋煞車輪, 旋轉即能調整輪子高度 (最大: 20公分調整)

6 吋高荷重可調式煞車輪

採用PU+尼龍6吋煞車輪,旋轉即能調整輪子高度
(最大: 20公分調整)

6吋高荷重可調式煞車輪
平台高度可調整: 平台放置位置可上下調整,使用上更靈活、方便。 (一層區間為46公分)

平台高度可調整

平台放置位置可上下調整,使用上更靈活、方便。
(一層區間為46公分)

平台高度可調整

鷹架推車

第一層可當收納推車,
免搬運,輕鬆收納與移動。

鷹架推車

第一層可當收納推車,
免搬運,輕鬆收納與移動。

商品特色 FEATURES


折疊式底架

展開即定位,組裝簡易、快速。

可調式煞車輪

採用PU+尼龍6″可伸縮調整煞車輪。
旋轉即能調整輪子高度,最大20公分調整。

防滑花紋圓管

鋁鷹架中間的橫貫均採用Ø5公分花紋管,
能增加鋁管表面的摩擦力,便於工人抓拿和攀爬。

鷹架連桿接頭

鋁合金快速接頭

接頭採用彈簧鎖結構,使拆裝更加快速便捷。
接頭部位頭部加強加厚,即使橫斜桿不慎掉落,接頭也不容易變彎或者損壞。

安全扣環

安全扣環

鋁框架相連後扣上安全扣環,
避免框架分離及確保框架確實相連。

鋁咬花板

全鋁合金掀蓋踏板

踏面採用咬花紋路,增強防滑能力,戶外也可使用。
掀蓋式設計,使用者得以在施工架內上下攀爬。

保護環

鋁合金保護環

鋁架底部設有保護環,使管口不易破損或變形。

膠圈

連桿橡圈

橫斜桿採用不同顏色的橡膠圈,
方便識別,提高工作效率能。

底座

斜撐底座

底座採用平面橡膠板設計,可依施工地面角度貼緊防滑、固定效果更卓越。

平台保險鎖

平台安裝後,將插銷伸長固鎖,防止大風造成平台被掀起。

規格表 SPECIFICATION


鷹架規格
型號
平台規格
平台高度
可觸碰高度
斜撐寬度
重量
CY-075140-1.4 0.75 x 1.4 m 1.40 m 約3.4 m 90.9 kg
CY-075140-1.9 1.86 m 約3.9 m 94.7 kg
CY-075140-3.3 3.24 m 約5.3 m 最大3.7 m 133.9 kg
CY-075140-3.7 3.70 m 約5.7 m 137.7 kg
CY-075140-5.1 5.08 m 約7.1 m 170.1 kg
CY-075140-5.5 5.54 m 約7.6 m 173.9 kg

規格表 SPECIFICATION


型號
平台規格
平台高度
可觸碰高度
斜撐寬度
重量
CY-075140-1.4 0.75 x 1.4 m 1.40 m 約3.4 m 90.9 kg
CY-075140-1.9 0.75 x 1.4 m 1.86 m 約3.9 m 94.7 kg
CY-075140-3.3 0.75 x 1.4 m 3.24 m 約5.3 m 最大3.7 m 133.9 kg
CY-075140-3.7 0.75 x 1.4 m 3.70 m 約5.7 m 最大3.7 m 137.7 kg
CY-075140-5.1 0.75 x 1.4 m 5.08 m 約7.1 m 最大3.7 m 170.1 kg
CY-075140-5.5 0.75 x 1.4 m 5.54 m 約7.6 m 最大3.7 m 173.9 kg
